5号6号7号8号固晶锡膏

发布日期:2021-04-14浏览次数:139

一、固晶锡膏介绍


        共晶锡膏是针对LED共晶焊接的特殊工艺,经过锡膏生产厂家,使用合适科学的配比配制而成。鑫富锦LED固晶锡膏采用了湿润性良好,焊接性能优秀的助焊剂系统,配合球形度高,含氧量低的锡银铜等合金。精心配置而成。这款LED固晶锡膏具有良好的导热性能,焊接后的机械强度高,以及焊接后焊点的空洞率低等特点。可以适用于 LED芯片固晶,可以使用在正装以及倒装工艺,是一款使用在LED固晶芯片上焊接理想的环保焊锡膏产品。


二、固晶锡膏合金组成


        锡膏合金组成主要为:Sn96.5Ag3.0Cu0.5,就是俗称的SAC305固晶锡膏,也可以直接叫做305固晶锡膏。焊锡膏所使用的合金粉末可以由5号焊锡粉,6号焊锡粉,7号焊锡粉,8号焊锡粉等所组成。也可以使用纳米焊锡粉进行制作。鑫富锦锡膏生产厂家可以根据客户的特殊要求而进行定制。


三、固晶锡膏特点


1、锡膏优秀的导热性能

        使用此款焊锡膏具有优良的导电与导热性能, 鑫富锦锡膏生产厂家所生产的LED固晶锡膏导热系数可以达到50W/M•K,固晶焊接之后的空洞率非常低,使用该款焊锡膏可以大幅度的提升LED产品的导电与导热性能,增强整个LED产品的使用寿命。

2、锡膏焊接后机械强度高

        使用LED固晶焊锡膏可以替代银胶等产品,锡膏焊接之后的连接强度高,可以达到银胶粘接强度的5倍以上,并且还不存在像银胶那种长时间工作之后会硫化变黑等不良。使用鑫富锦锡膏厂家的LED固晶焊锡膏。固晶焊接之后残留少,焊接完成之后,不需要清洗等步骤,并且不影响LED灯的发光效率。是广大 LED.固晶厂家理想的选择。

3、锡膏成本低

        相较于银胶等原先的LED固晶工艺,使用LED固晶锡膏,不但导热系数高,而且相较于银胶工艺。成本非常低,并且连接性能发光效率亦或者LED灯使用寿命都比使用银胶工艺要高。

4、锡膏工艺简单

        使用LED固晶焊锡膏,固化工艺可以通过回流焊进行加热,也可以通过加热板或者红外发热等固化工艺,鑫富锦锡膏生产厂家所生产的LED固晶焊锡膏,可以适用于点胶工艺或者SMT印刷工艺。锡膏厂家使用的锡粉直径非常小。可以满足大中小等不同功率的LED芯片的焊接。


四、LED固晶锡膏使用


1、锡膏储存

        LED固晶锡膏的保质期为三个月,可以使用冰箱进行低温冷藏,不可冷冻,  LED固晶焊锡膏的保质期是从生产之日计算的。

2、锡膏规格

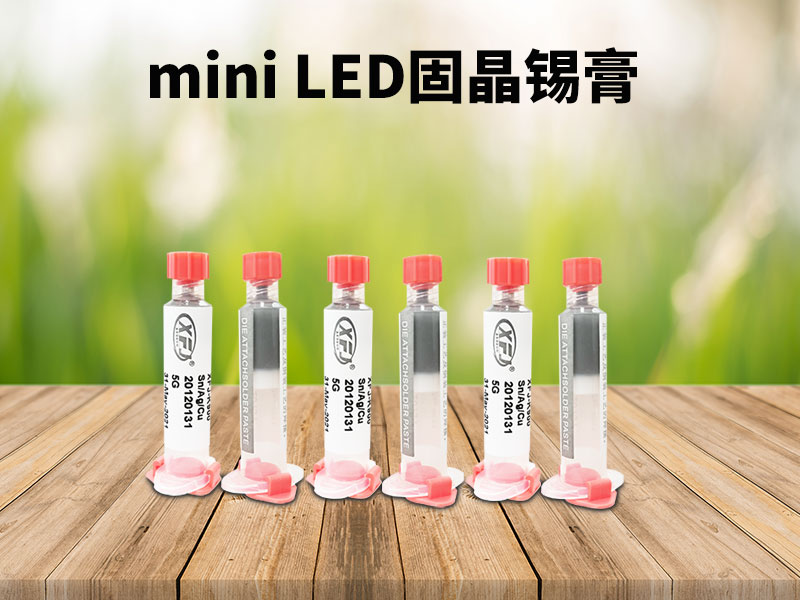

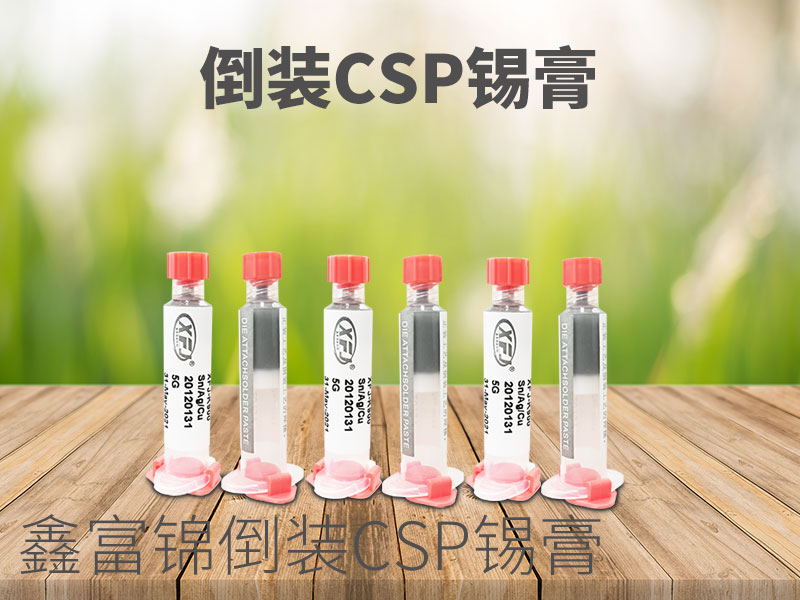

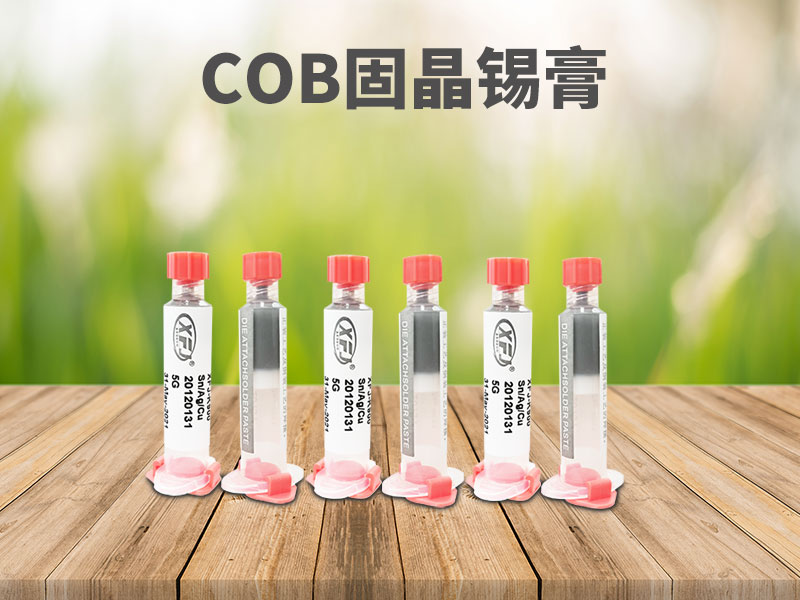

        锡膏厂家可以提供 10g/支、30g/支、100g/支的包装,也可以根据客户定制需求进行包装,锡膏运输全程冷藏保温。

3、锡膏使用

        LED固晶焊锡膏可以适用于点胶,使用的工艺与使用银胶进行点胶的工艺基本相同,生产厂家可以根据LED芯片尺寸的大小以及点胶的速度不同,选择合适的针头以及调整合适的压力。可以使用常用的SMT钢网印刷工艺,使用专用的固晶钢网,可以极大地提高生产效率。锡膏使用过程中需要先从冰箱中拿出之后,放在室温下进行回温操作,为了使LED固晶锡膏内部与外部的温差降低,鑫富锦锡膏生产厂家建议回温时间至少达到一个小时。回温操作之后要避免焊锡膏瓶子外部的水珠滴入到内部的膏体,否则在LED固晶过程中将会引起炸锡飞溅等不良。焊锡膏在使用之后,如果内部还有剩余的锡膏没有使用完。应该尽快的旋紧盖子放入冰箱进行冷藏保存。可放置于空气中,会影响焊锡膏最终的使用效果。如电子厂对于焊锡膏的粘度有要求,可以配合鑫富锦锡膏生产厂家的专用固晶锡膏稀释剂,搅拌之后进行使用。

4、工艺流程

        按照厂家所推荐的工艺参数设定好回流炉或者加热板的加热板的加热温度,随后将已经固定好芯片的支架放入到回流炉或者加热板上面,使得LED芯片底部的金属镀层与支架的底座通过LED固晶焊锡膏实现共晶焊接。回流炉或者加热板的设置温度,可以咨询鑫富锦焊锡膏生产厂家的工艺工程师。如果使用恒温固化炉,可以根据实际的焊接情况固化时间,大概在1~3分钟左右。


五、固晶锡膏厂家提供规格


        10g/支、20 g/支、30g/支、50g/支、100g/支可以根据客户的需求实现定制包装,也欢迎中间商到鑫富锦LED固晶锡膏生产厂家拿货。


六、5号6号7号8号固晶锡膏区别


5号固晶锡膏:助焊剂组成成分相同,鑫富锦锡膏研发生产厂家采用了5号超细合金锡粉,焊点饱满光泽,残留物少,流动性好。

6号固晶锡膏:助焊剂组成成分相同,鑫富锦锡膏研发生产厂家采用了6号超细合金锡粉,焊点饱满光泽,残留物少,流动性好。

7号固晶锡膏:助焊剂组成成分相同,鑫富锦锡膏研发生产厂家采用了7号超细合金锡粉,焊点饱满光泽,残留物少,流动性好。

8号固晶锡膏:助焊剂组成成分相同,鑫富锦锡膏研发生产厂家采用了8号超细合金锡粉,焊点饱满光泽,残留物少,流动性好。
