锡膏使用方法及注意事项(锡膏生产厂家图文详解)

发布日期:2021-03-26浏览次数:16

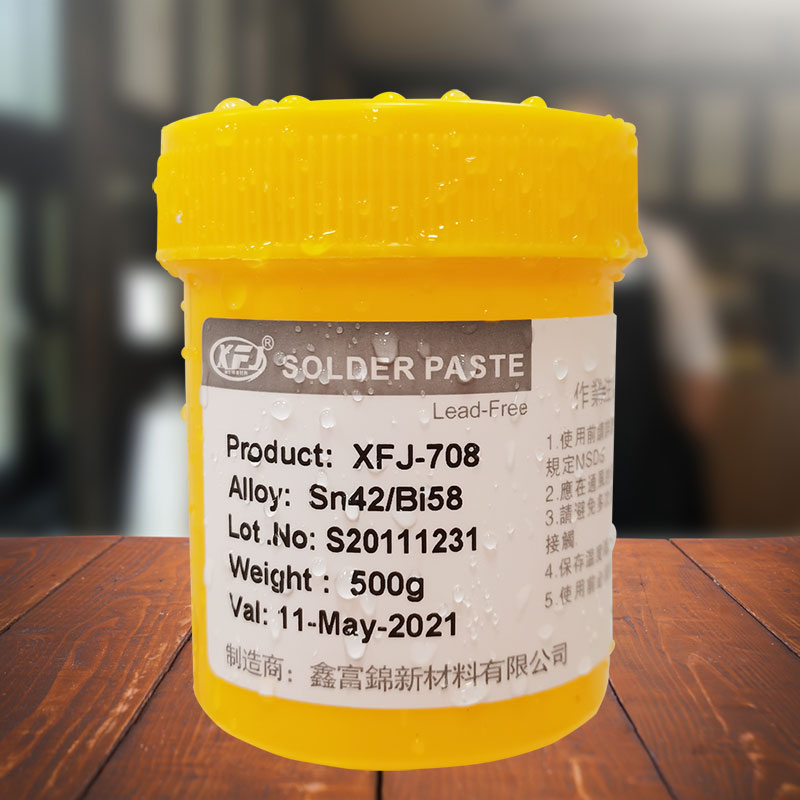

        对于很多新手或者SMT刚组建的产线管理人员来说,锡膏使用是头等大事,锡膏如何储存与使用,在锡膏使用过程中应该注意哪些问题是头等大事,今天鑫富锦锡膏生产厂家就锡膏的使用方式与使用过程中应该注意哪些问题来进行讲解,希望能帮助电子厂或者SMT代工厂家更好的掌握锡膏的使用方式。

一、锡膏如何保存

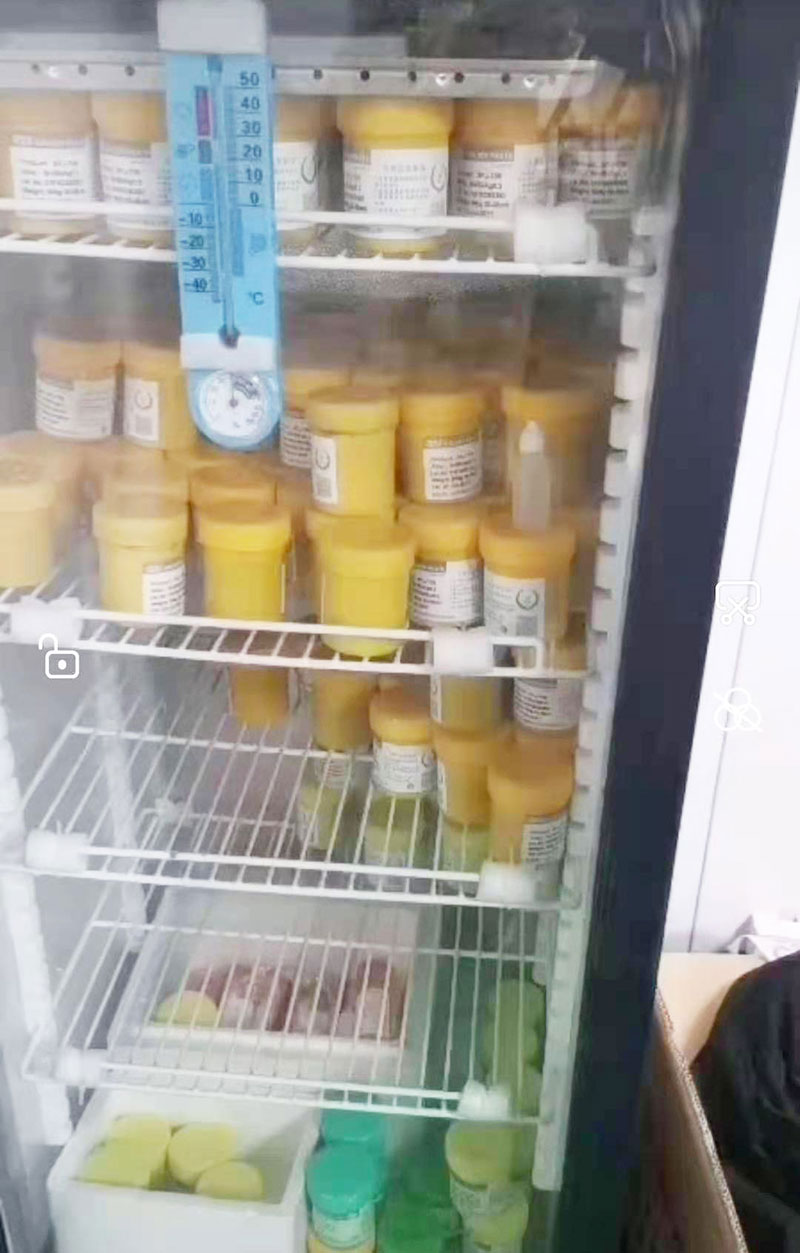

        锡膏应该密封保存,储存在2-10℃环境的冰箱中,鑫富锦锡膏有效期一般为3-6个月,使用时采用排队机制,采取先进先出的使用原则。

如何使用锡膏

1、回温

        鑫富锦锡膏从冰箱中拿出后,由于储存温度较低,会立刻在锡膏瓶外表产生结露现象,空气中的水蒸汽会冷凝,为避免锡膏中混入水汽,锡膏从冰箱中取出后不可以马上开启瓶盖使用,必须将鑫富锦锡膏放置在室温下回温2-4小时,使其温度回升到自然环境温度(25±3℃),严禁使用外部加热装置对锡膏进行快速回温。


2、搅拌

        锡膏在回温后,投入印刷前,应该进行充分的搅拌,使其中的助焊剂与锡粉能混合均匀,鑫富锦锡膏生产厂家建议机器搅拌时间为1-3分钟,视搅拌方式与搅拌机速度而定,一般情况下,手动搅拌时间:3-5分钟。3、使用量

鑫富锦锡膏使用数量以少量多次添加为原则,投入量一般以锡膏不附着在刮刀配件上的程度投入。

二、锡膏使用方法

        1、刮刀

           硬度:肖氏硬度80-90度

           材质:橡胶或者不锈钢

   刮刀速度:10-150mm/sec

   刮刀角度:60-85°

2、网板

           材质:不锈钢或者丝网

   网板厚度:丝网80-150目

                       不锈钢网板0.15-0.25mm

                       丝间距0.10-0.15mm

3、作业环境

           温度:25±5℃

           湿度:50±10%RH

4、网板清洁

        在使用鑫富锦锡膏进行贴片作业出现异常时,可使用无尘布沾无水乙醇进行网板清洁,用压缩空气将堵塞的网孔吹通,作业时注意个人防护。

5、张力测试

        规范性要求丝网应该每周进行一次张力测试,低于规定值请更换或检修。

6、印刷完成

        锡膏印刷贴片应该在一个小时内完成回流炉焊接,不可放置在空气中暴露太久,生产线生产结束或故障停机,钢网或丝网上的锡膏应该回收到锡膏瓶中进行密封保存,停留太久需要报废,不可再用。开封后的锡膏保存期限是5天,超过保存期限也应该做报废处理。一个批次生产完成,锡膏发干,可使用鑫富锦锡膏配置的稀释剂搅拌稀释。


三、锡膏使用注意事项

        1、要求施加的锡膏量均匀,一致性好。焊锡膏图形要清晰,相邻的图形之间尽量不要粘连,焊锡膏图形与焊盘图形要一致,尽量不要错位。

        2、一般情况下,焊盘上单位面积的焊锡膏量应为0.8mg/mm2左右,窄间距元器件应为0.5mg/mm2左右.

        3、锡膏应覆盖每个焊盘的面积,应在75%以上;

        4、锡膏印刷后,应无严重塌落,回收锡膏边缘整齐,错位不大于0.2mm;对窄间距元器件焊盘,错位不大于0.1mm。

        5、基板不允许被锡膏污染。

四、锡膏的使用方法

        施加锡膏的方法有三种:滴涂式(即注射式,滴除式又分为手工操作和机器制作)、丝网印刷和金属模板印刷。

各种使用方法的注意事项如下:

        1、手工滴涂法――用于极小批量生产,或新产品的模型样机和性能样机的研制阶段,以及生产过程中修补、更换元器件等。

        2、丝网印刷――用于元器件焊盘间距较大,组装密度不高的中小批量生产中。

        3、金属模板印刷――用于大批量生产以及组装密度大,有多引线窄间距元器件的产品。

        4、金属模板印刷的质量比较好,模板使用寿命长,因此一般应优先采用金属模板印刷工艺,也就是我们常说的SMT钢网印刷,贴片工艺。
